Po raz pierwszy do portu polskiego zawinął E-Ship 1 - zawsze zwracający uwagę swym futurystycznym wyglądem statek do przewozu elementów turbin wiatrowych, sam wyposażony w pomocniczy napęd wiatrowy w postaci aż czterech rotorów Flettnera.

Statek można nazwać słynnym, bo stał się tematem niejednego materiału telewizyjnego i był opisywany w bardzo licznych publikacjach prasowych (nie tylko branżowych - morskich i zajmujących się odnawialnymi źródłami energii). I publikacje takie do dzisiaj nie wygasły zupełnie - pojawiają się nowe na całym świecie. Rzecz jasna - jako jeden z nielicznych współczesnych statków z napędem wiatrowym - E-Ship 1 przywoływany jest także w wielu publikacjach naukowych - technicznych i rynkowo-ekonomicznych. Jako ciekawy ze względów technicznych i fotogeniczny obiekt jest także popularny wśród shipspotterów i miłośników statków.

Do Polski przybył po raz pierwszy. Do portu w Świnoujściu wszedł we wtorek, 4 lutego, po godz. 10:00 i krótko po godz. 11:00 zacumował przy nabrzeżu Rozładunkowym w Basenie Atlantyckim.

Opiekę agencyjną nad statkiem sprawuje MAG - Morska Agencja Gdynia Sp. z o.o., która jest przy tym dziewiczym zawinięciu E-Ship 1 do Świnoujścia także spedytorem ładunku łopat wirników turbin dla farmy wiatrowej budowanej w województwie Zachodniopomorskim.

Przy okazji można dodać, że MAG obsługuje także inny statek z elementami turbin wiatrowych, jaki pojawić ma się dzisiaj w polskim porcie, tym razem w Gdyni. Chodzi o wyczarterowany przez Chipolbrok Warnow Mars, który dostarczy 75 sekcji wież turbin wiatrowych na terminal BCT.

E-Ship 1 jest statkiem towarowym ro-lo, co oznacza, że przynajmniej część jego przestrzeni ładunkowej dostępna jest zarówno w systemie przeładunku lo-lo (pionowym, przez luki ładowni), jak i ro-ro (poziomym, przez furty i rampy).
Statek odbył swój pierwszy rejs z ładunkiem w sierpniu 2010 roku. Należy do jednego z największych producentów turbin wiatrowych, niemieckiej firmy Enercon GmbH i jest używany do transportu elementów turbin wiatrowych.

E-Ship 1 wyposażony jest w dające mu rozpoznawalność cztery duże cylindryczne wirniki - rotory Flettner'a. Jest to jedyny aktywny w światowej żegludze handlowej statek z aż czterema takimi pędnikami wiatrowymi, określanymi także jako "rotosails" ("żagle obrotowe"). Rotory na E-Ship 1 mają aż 27 m wysokości i 4 m średnicy.
Wspomagają one napęd statku wykorzystując tzw. efekt Magnusa polegający na powstawaniu siły prostopadłej, która jest wywierana na wirujący korpus poruszający się w strumieniu cieczy, a którą można wykorzystać jako siłę nośną (jak w żaglach "tradycyjnych").

Budowę statku rozpoczęła niemiecka stocznia Lindenau Werft w Kilonii. Wodowanie miało miejsce 2 sierpnia 2008 r. z przewidywanym wtedy terminem przekazania jednostki do eksploatacji w I połowie roku 2009. Jednak we wrześniu 2008 stocznia Lindenau ogłosiła upadłość.
Na mocy decyzji ogłoszonej 25 stycznia 2009 r., E-Ship 1 został przeholowany do stoczni Cassens-Werft w Emden, która ukończyła budowę i przekazała statek do eksploatacji (inne źródła mówią o dostarczeniu niedokończonego statku do Cassens-Werft już w listopadzie 2008 r.).

Zasadnicze prace związane z konstrukcją stalową statku zakończono w styczniu 2010 roku i statek zadokowano w stoczni Nordseewerke dla wykonania prac wykończeniowych części podwodnej. W kwietniu 2010 r. statek sprowadzono ponownie do Cassens Werft, gdzie miały miejsce prace wykończeniowe i ostateczne wyposażenie oraz rozruchy i przygotowania do prób morskich. Statek wyruszył w pierwsze próby morskie z Emden do Bremerhaven i dalej - na Morze Północne - 6 lipca 2010 r. Zostały one ukończone pod koniec miesiąca. Nadszedł czas na pierwszą podróż z ładunkiem. Miała ona miejsce w sierpniu 2010 roku. Statek przewiózł z Emden do Dublina elementy dziewięciu turbin dla farmy wiatrowej Castledockrell Wind Farm,

Po wystąpieniu notorycznych problemów z siedmioma zespołami prądotwórczymi Mitsubishi, statek wyłączono z eksploatacji. W Emden czekał od stycznia 2013 roku aż do listopada 2013 r., kiedy rozpoczęły się dostawy nowych generatorów, wyprodukowanych na specjalne zamówienie dla tego statku. W lutym 2014 r., po wymianie wszystkich zespołów prądotwórczych, statek został przywrócony do eksploatacji w zarządzie nowo utworzonej spółki żeglugowej Auerbach Schifffahrt GmbH & Co. KG. Obecnie eksploatuje ona, poza E-Ship 1, także 13 innych statków, głównie drobnicowców wielozadaniowych przystosowanych do przewozu ładunków ciężkich i wielkogabarytowych (czyli ciężarowców konwencjonalnych).

Pomost nawigacyjny (sterówka) E-Ship 1 umiesczony jest na dziobie, jako część niskiej (dwukondygnacyjnej), opływowej nadbudówki, wkomponowanej aerodynamicznie w kadłub, który został (wraz z wyposażeniem pokładowym) zoptymalizowany pod względem aerodynamicznym także w innych rejonach (poza nadbudówką) - posiada np. zaokrąglone krawędzie między burtami a pokładem, a pokład jest płaski, bez wyodrębnionych zrębnic luków).

Statek wyposażony jest w dwa żurawie przeładunkowe o unosie 80 i 120 ton (według innego źródła - 2 × 90 t). Posiada rufową zewnętrzną rampę osiową.
Ma 130 metrów długości i szerokość 22,5 metra, pojemność brutto 12 968 jednostek oraz nośność ok. 10 000 ton. Wyposażony jest w stery strumieniowe na dziobie i na rufie. Posiada klasę lodową GL E3.

PBS

Fot.: Daniel SZYSZ / eswinoujscie.pl, Grzegorz Szuta, Rafał Babkiewicz, MAG

E-Ship 1 - charakterystyka podstawowa:
nr IMO - 9417141
państwo bandery - Niemcy
port macierzysty - Emden
armator (właściciel) - Enercon GmbH, Niemcy
armator zarejestrowany - E-Ship 1 GmbH & Co KG, Niemcy
operator, armator zarządzający, zarząd techniczny - Auerbach Bereederung GmbH & Co, Niemcy
rok budowy - 2010
stocznie: Lindenau Schiffswerft u. Maschinenfabrik GmbH, Kiel; Cassens Werft GmbH, Emden
stoczniowy numer budowy - 285
długość całkowita - 130,42 m
długość między pionami - 123,42 m
szerokość konstrukcyjna - 22,50 m
zanurzenie - 9,30 m
wysokość boczna - 11,30 m
nośność - 10 020 t
wyporność - 17 472 t
masa statku pustego - 7452 t
tonaż pojemnościowy brutto - 12 968
tonaż pojemnościowy netto - 8907
ładowność - ziarno - 20 580 m³
ładowność kontenerów - 853 TEU
elektrownia okrętowa - 7 zespołów prądotwórczych
zespoły prądotwórcze - 5 × Caterpillar 3508C, każdy o mocy MCR 783 kW (1065 KM) + 2 × Caterpillar 3512B, każdy o mocy MCR 1230 kW (1672 KM)
napęd główny - 2 silniki elektryczne napędzające 2 śruby nastawne
łączna moc napędu głównego - MCR 6375 kW (8669 KM), CSR 5415 kW (7362 KM)
prędkość eksploatacyjna - 17,50 węzła
stery strumieniowe dziobowe - 2 × 500 kW (680 KM)
ster strumieniowy dziobowy - 1 × 500 kW (680 KM)
żurawie pokładowe - 2 × 90 ton DOR
klasyfikacja - DNV GL
notacja klasy: +100 A5 E3 Multi-purpose dry cargo ship BWM Equipped for carriage of containers SOLAS-II-2,Reg.19 IW Equipped for carriage of ro-ro-cargo Strengthened for heavy cargo
klasa lodowa - FS Ice Class 1A (E3 według GL)

E-Ship 1 przy nabrzeżu w Świnoujściu. Fot. MAG
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl
E-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.pl

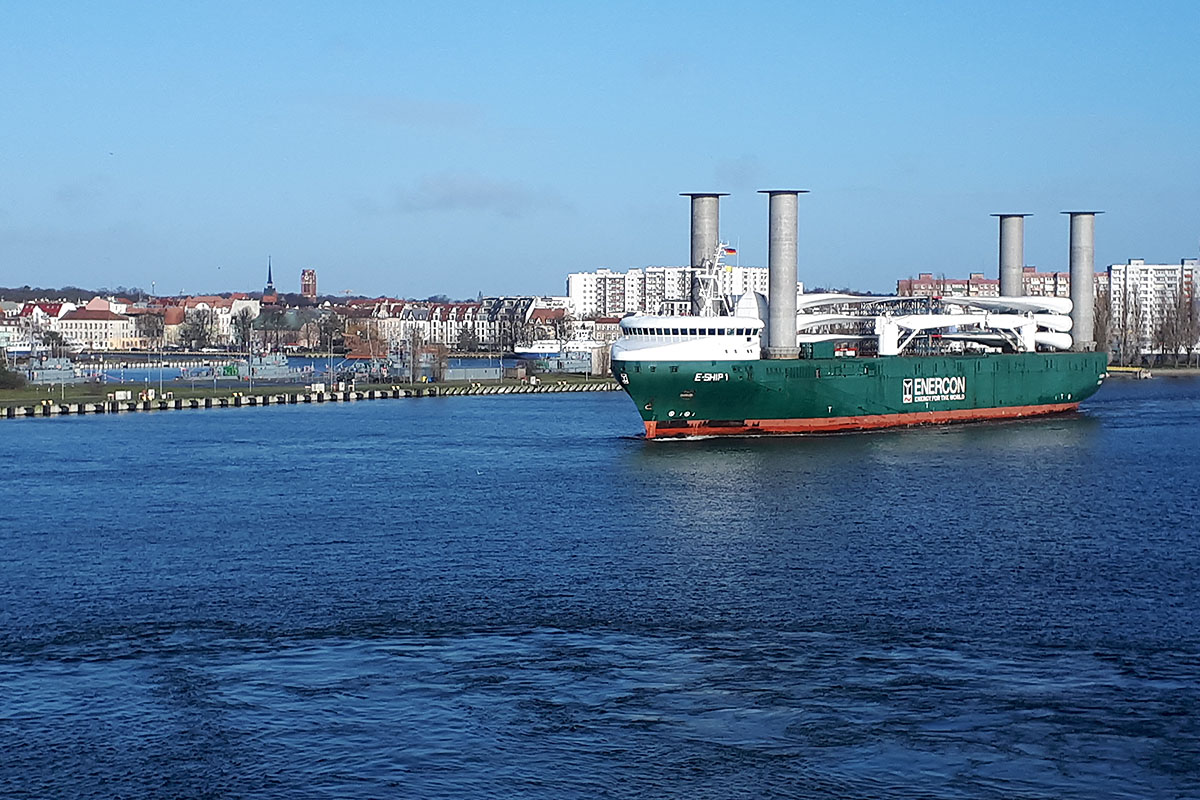

E-Ship 1 z panoramą Świnoujścia w tle. Fot.: Rafał Babkiewicz
E-Ship 1 w Świnoujściu. Fot.: Grzegorz Szuta
E-Ship 1 w Świnoujściu. Fot.: Grzegorz Szuta
E-Ship 1 przy nabrzeżu w Świnoujściu. Fot. MAGE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 na wejściu do portu Świnoujście. Fot.: Daniel SZYSZ / eswinoujscie.plE-Ship 1 z panoramą Świnoujścia w tle. Fot.: Rafał BabkiewiczE-Ship 1 w Świnoujściu. Fot.: Grzegorz SzutaE-Ship 1 w Świnoujściu. Fot.: Grzegorz Szuta
