Listwa zębata w przemyśle – jak dobrać i gdzie kupić?

Listwa zębata to jeden z kluczowych elementów przeniesienia napędu, który odpowiada za zamianę ruchu obrotowego na liniowy – lub odwrotnie. Choć bywa niedoceniana, jej prawidłowy dobór i regularna konserwacja mają bezpośredni wpływ na niezawodność całej maszyny. Jeśli szukasz rzetelnych informacji na temat tego komponentu – jesteś we właściwym miejscu.

Czym jest listwa zębata i gdzie znajduje zastosowanie?

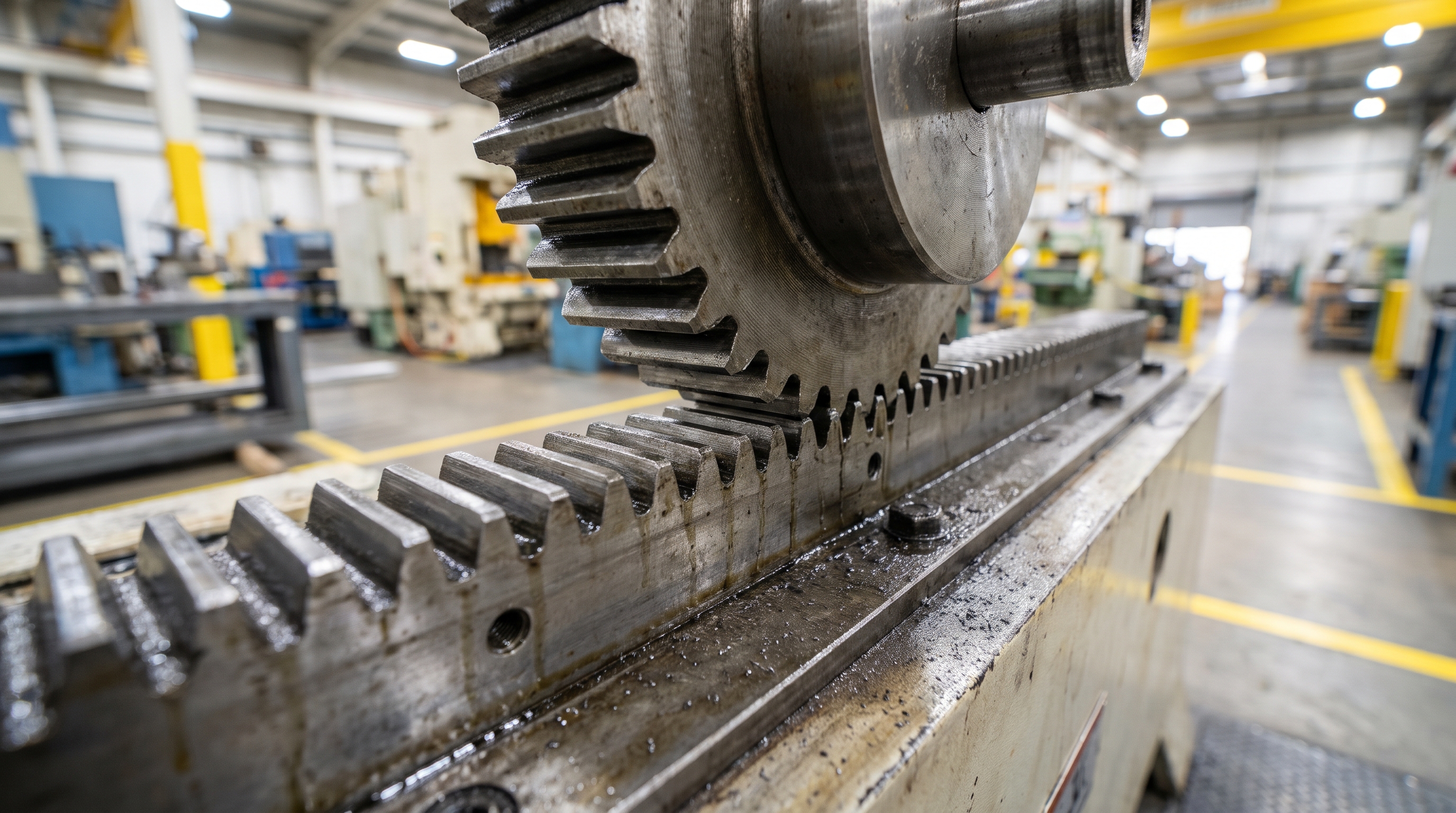

Listwa zębata to element mechaniczny w kształcie pręta lub belki, na którego powierzchni wyfrezowane są zęby o określonym profilu. Współpracuje ona z kołem zębatym (zwanym też pinionem), tworząc układ przekładni zębatkowej. Mechanizm ten pozwala na precyzyjne przekształcenie ruchu obrotowego w prostoliniowy – i vice versa.

W praktyce przemysłowej listwy zębate można znaleźć dosłownie wszędzie tam, gdzie potrzebny jest kontrolowany, powtarzalny ruch liniowy z odpowiednią siłą. Do najczęstszych zastosowań należą:

- Obrabiarki CNC – listwy zębate napędzają osie X, Y i Z, zapewniając milimetrową precyzję ruchu, - Linie transportowe i przenośniki – do przesuwania palet, skrzynek i innych ładunków, - Maszyny pakujące i etykietujące – gdzie liczy się powtarzalność i szybkość cyklu, - Dźwigi i urządzenia podnoszące – w których listwa zębata przenosi duże obciążenia w pionie, - Automatyczne bramy i systemy drzwiowe – zarówno w zastosowaniach przemysłowych, jak i budowlanych, - Robotyka i systemy automatyki – gdzie wymagana jest największa precyzja i dynamika ruchu.

Warto zaznaczyć, że listwy zębate produkowane są z różnych materiałów – stalowych, żeliwnych, a także z tworzyw sztucznych lub stopów metali kolorowych. Każdy materiał ma swoje zastosowanie: stal zapewnia wytrzymałość przy dużych obciążeniach, tworzywa sztuczne sprawdzają się tam, gdzie wymagana jest cicha praca lub odporność chemiczna.

Jak prawidłowo dobrać listwę zębatą do maszyny przemysłowej?

Dobór listwy zębatej to zadanie wymagające uwagi na kilku kluczowych parametrach technicznych. Błędnie dobrany element nie tylko obniży wydajność maszyny, ale może też prowadzić do przedwczesnego zużycia lub poważnych awarii. Poniżej omawiamy najważniejsze kryteria wyboru.

Moduł zębaty

Moduł to podstawowy parametr opisujący rozmiar zębów listwy i koła zębatego. Aby dwa elementy mogły ze sobą współpracować, muszą mieć identyczny moduł. Typowe wartości stosowane w przemyśle to od 1 do 10, choć w ciężkich zastosowaniach stosuje się wartości jeszcze wyższe. Im większy moduł, tym większa siła, jaką jest w stanie przenieść układ.

Skok i profil zęba

Najczęściej stosowanym profilem jest ewolwentowy, który zapewnia płynne przenoszenie sił i minimalne zużycie. Profil zęba powinien być zgodny z profilem zęba koła zębatego – mieszanie różnych profili jest niedopuszczalne.

Długość i sposób mocowania

Listwa zębata dobierana jest do wymaganego zakresu ruchu. Wiele aplikacji wymaga łączenia kilku odcinków listwy – w takim przypadku kluczowe jest precyzyjne dopasowanie styków, aby ruch był ciągły i bezszmerowy. Sposób montażu (boczny, czołowy) zależy od konstrukcji maszyny.

Materiał i twardość

Do aplikacji wymagających dużej wytrzymałości stosuje się listwy ze stali hartowanej lub azotowanej. W środowiskach agresywnych chemicznie warto rozważyć stal nierdzewną lub tworzywa techniczne. Twardość powierzchni zębów ma bezpośredni wpływ na trwałość elementu.

Klasa dokładności

Listwy zębate produkowane są w różnych klasach dokładności (zgodnie z normami DIN lub ISO). Im wyższa klasa, tym mniejsze luzy i większa precyzja – co ma znaczenie zwłaszcza w obrabiarkach CNC i robotyce.

Dobierając listwę zębatą do konkretnej maszyny, warto skonsultować się ze specjalistą, który pomoże zweryfikować wszystkie parametry i zaproponuje optymalne rozwiązanie. Oszczędza to czas i chroni przed kosztownymi błędami.

Najczęstsze problemy z listwą zębatą i jak im zapobiegać?

Nawet najlepiej dobrana listwa zębata może sprawiać problemy, jeśli jest niewłaściwie użytkowana lub zaniedbana konserwacyjnie. Warto znać najczęstsze usterki i wiedzieć, jak im przeciwdziałać.

1. Przyspieszone zużycie zębów

To najczęstszy problem, wynikający zazwyczaj z: - nieodpowiedniego smarowania lub jego całkowitego braku, - zbyt dużych obciążeń w stosunku do nośności listwy, - luzu między listwą a kołem zębatym (zbyt duży lub zbyt mały).

Zapobieganie: Stosuj smarowanie zgodne z zaleceniami producenta – w zależności od aplikacji może to być smar stały lub olej. Regularnie kontroluj luz w zazębieniu.

2. Hałas i drgania podczas pracy

Nieprawidłowe zazębienie, nierówne łączenie odcinków listwy lub jej skrzywienie mogą powodować wyraźny hałas, a w skrajnych przypadkach drgania całej konstrukcji.

Zapobieganie: Dbaj o precyzyjny montaż. Przy łączeniu kilku odcinków listwy starannie wyrównaj styki i sprawdź ciągłość zazębienia na połączeniu.

3. Korozja powierzchni

W środowiskach wilgotnych lub narażonych na działanie chemikaliów listwa stalowa może korodować, co prowadzi do chropowatości i gwałtownego wzrostu zużycia zębów.

Zapobieganie: Wybieraj materiał odpowiedni do warunków pracy. W agresywnym środowisku postaw na stal nierdzewną lub listwy z powłokami ochronnymi.

4. Pęknięcia i wykruszenia zębów

Mogą być skutkiem przeciążeń udarowych, złego doboru modułu lub materiału zbyt kruchego jak na warunki aplikacji.

Zapobieganie: Analizuj faktyczne obciążenia dynamiczne – nie tylko statyczne. W aplikacjach z dużymi uderzeniami stosuj listwy o podwyższonej ciągliwości.

5. Nieprawidłowy montaż

Skrzywienie listwy względem osi ruchu powoduje boczne siły na zębach, przyspieszając zużycie zarówno listwy, jak i koła zębatego.

Zapobieganie: Używaj odpowiednich narzędzi montażowych i sprawdzaj równoległość montażu przy użyciu czujnika zegarowego lub skanera laserowego.

Regularny przegląd układu napędowego – najlepiej wpisany w harmonogram planowanego utrzymania ruchu – pozwala wychwycić problemy zanim przerodzą się w kosztowną awarię.

Gdzie znaleźć sprawdzonego dostawcę elementów przeniesienia napędu?

Wybór dostawcy elementów napędowych to decyzja, która przekłada się bezpośrednio na ciągłość produkcji. Liczy się nie tylko cena, ale przede wszystkim: dostępność produktów, wiedza techniczna doradców, elastyczność dostaw i pewność jakości.

Na co zwrócić uwagę przy wyborze dostawcy?

- Szerokość oferty – dobry dostawca powinien dysponować pełnym spektrum elementów: listwami, kołami zębatymi, łańcuchami, pneumatyką i innymi komponentami napędowymi. Dzięki temu jedno zamówienie może pokryć kompleksowe potrzeby zakładu. - Wiedza techniczna – handlowiec, który rozumie specyfikę przemysłu, potrafi doradzić i zaproponować właściwy produkt, zamiast jedynie wystawić fakturę. - Dostępność i czas realizacji – awaria linii produkcyjnej kosztuje. Dostawca, który jest w stanie dostarczyć element ekspresowo, to w wielu przypadkach dosłownie ratownik zakładu. - Elastyczność – niestandardowe wymiary, pilne zamówienia, dostawa do konkretnego miejsca w zakładzie – to cechy partnera, nie tylko sprzedawcy.

Firmy zajmujące się utrzymaniem ruchu w zakładach przemysłowych coraz częściej stawiają na długofalowe partnerstwo z jednym, zaufanym biurem technicznym, zamiast poszukiwać najtańszego dostawcy przy każdym zamówieniu. To podejście oszczędza czas, minimalizuje ryzyko zakupu złego produktu i buduje relację, dzięki której dostawca zna specyfikę konkretnego zakładu.

Schipolska to biuro techniczne specjalizujące się właśnie w takim kompleksowym wsparciu – od elementów przeniesienia napędu mechanicznego, przez łańcuchy i koła zębate, aż po pneumatykę. Firma stawia na indywidualne podejście do każdego klienta i szybką realizację zamówień, współpracując z renomowanymi producentami komponentów przemysłowych.

Podsumowanie

Listwa zębata może wydawać się prostym elementem, ale jej prawidłowy dobór, montaż i konserwacja mają ogromny wpływ na niezawodność całego układu napędowego. Kluczem jest uwzględnienie wszystkich parametrów technicznych – modułu, materiału, klasy dokładności i warunków pracy – oraz regularne dbanie o smarowanie i kontrolę stanu technicznego. Równie ważny jest wybór dostawcy, który nie tylko dostarczy produkt, ale pomoże dobrać właściwe rozwiązanie i wesprze w razie problemów. Inwestycja w właściwy komponent i solidnego partnera biznesowego to inwestycja w ciągłość i bezpieczeństwo produkcji.
