Listwy zębate w przemyśle – jak dobrać je do maszyny?

Listwy zębate to jeden z tych elementów napędowych, które przez lata zdążyły udowodnić swoją niezawodność w dziesiątkach gałęzi przemysłu. Pozornie proste w budowie, wymagają jednak przemyślanego doboru – nieodpowiednio dobrany element może prowadzić do szybszego zużycia, przestojów maszyny, a w konsekwencji do kosztownych awarii. W tym artykule wyjaśniamy, czym właściwie są listwy zębate, jak je dobrać do konkretnego układu napędowego i na jakie błędy uważać podczas zakupu.

Czym są listwy zębate i gdzie znajdują zastosowanie?

Listwa zębata to element mechaniczny w formie prostej belki z nacięciami zębatymi, który w parze z kołem zębatym (pinionem) tworzy układ zamieniający ruch obrotowy na ruch liniowy – lub odwrotnie. To fundamentalna zasada działania tej pary kinematycznej, znana od stuleci, ale wciąż niezmiennie aktualna w nowoczesnych maszynach.

W przemyśle listwy zębate spotykamy dosłownie wszędzie tam, gdzie niezbędny jest precyzyjny, płynny ruch liniowy. Oto najważniejsze obszary zastosowań:

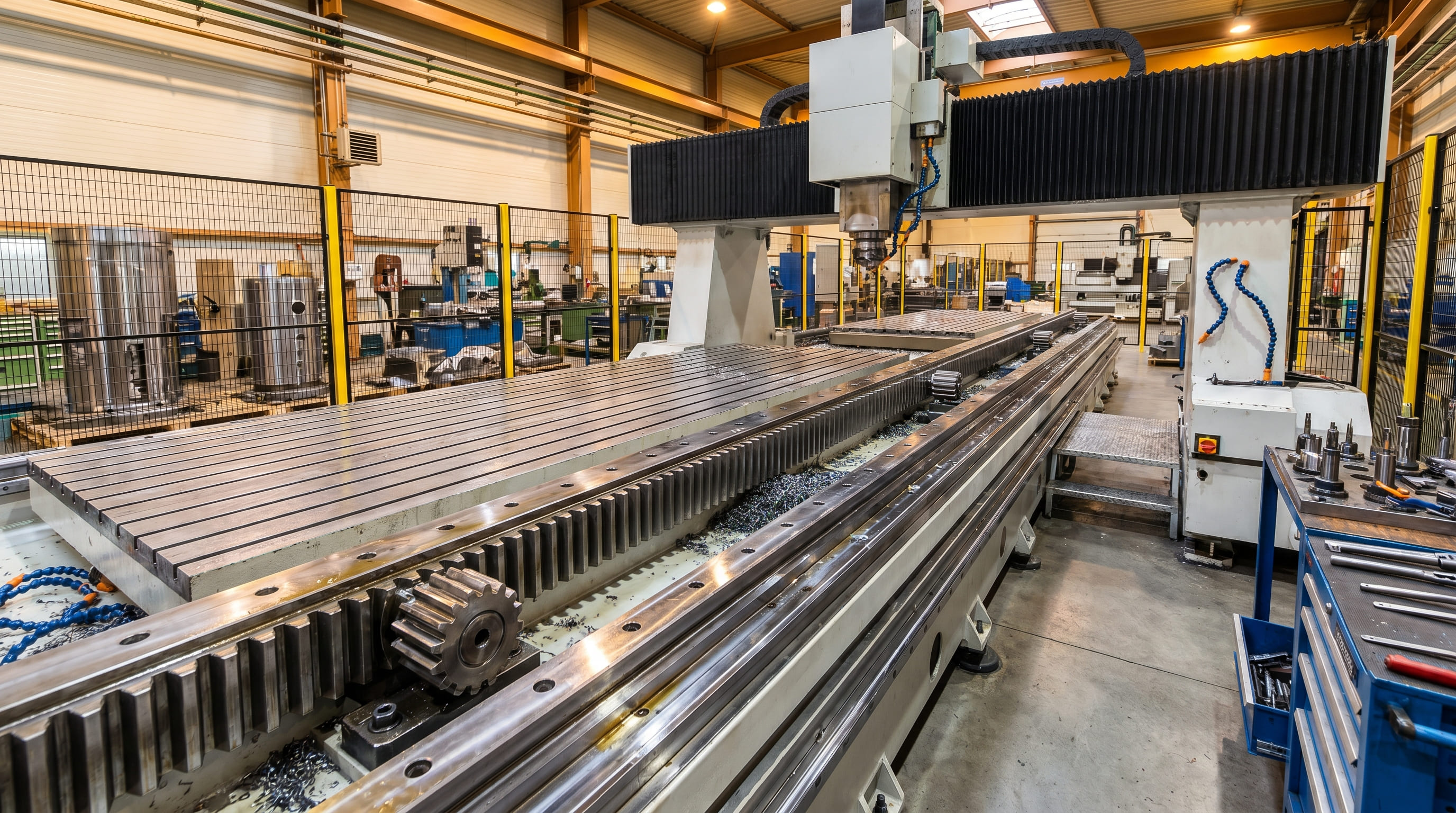

• Obrabiarki CNC – listwy zębate napędzają osie liniowe frezarek, tokarek i centrów obróbczych, gdzie kluczowe jest powtarzalne pozycjonowanie z dużą dokładnością.
• Linie transportowe i przenośniki – w systemach przemieszczania materiałów listwy odpowiadają za synchronizację ruchu poszczególnych segmentów.
• Bramy przemysłowe i automatyczne – napęd bram przesuwnych to jedno z najbardziej powszechnych zastosowań listew w codziennej eksploatacji.
• Maszyny pakujące i sortujące – precyzja ruchu liniowego to w tych urządzeniach warunek poprawnej pracy całego procesu.
• Dźwigi i systemy wind – niektóre rozwiązania windowe opierają się właśnie na układach listwa–zębnik, zapewniając płynny i bezpieczny ruch kabiny.
• Roboty przemysłowe i portale kartezjańskie – w automatyce wymagana jest wysoka dokładność pozycjonowania przy dużych prędkościach.

Warto zaznaczyć, że listwy zębate produkowane są z różnych materiałów – stali, żeliwa, tworzyw sztucznych – i w różnych klasach dokładności. Każda z tych cech ma bezpośredni wpływ na to, gdzie dana listwa może być zastosowana i jak długo wytrzyma w konkretnych warunkach.

Jak prawidłowo dobrać listwę zębatą do układu napędowego?

Dobór listwy zębatej to proces, który wymaga znajomości kilku kluczowych parametrów technicznych. Poniżej przedstawiamy najważniejsze z nich, opisując, co należy wziąć pod uwagę przy każdym z nich.

1. Moduł zębaty

Moduł to jeden z najważniejszych parametrów – określa rozmiar zębów listwy. Musi być identyczny z modułem współpracującego koła zębatego (piniona). Przy doborze modułu uwzględniamy przenoszone siły i moment obrotowy: im większe obciążenie, tym większy moduł.

2. Geometria zębów – profil ewolwentowy

Zdecydowana większość listew przemysłowych opiera się na profilu ewolwentowym zębów, który zapewnia równomierny rozkład sił i ciche współpracowanie. Kąt przyporu (najczęściej 20°) powinien być zgodny z kątem zębnika.

3. Skok i długość listwy

Długość listwy musi odpowiadać wymaganemu skokowi roboczemu osi liniowej z uwzględnieniem odpowiednich marginesów bezpieczeństwa na końcach. Przy dużych skokach stosuje się łączenie kilku listew – wymaga to dokładnego spasowania odcinków, aby nie powstawały „skoki" w ruchu.

4. Materiał i klasa dokładności

Do maszyn CNC i automatyki dobieramy listwy ze stali hartowanej lub cementowanej, w klasach dokładności odpowiadających wymaganiom (np. DIN 6 lub wyższa). Do mniej wymagających zastosowań – bram, przenośników – często wystarczają listwy ze stali nienakładanej lub tworzyw sztucznych.

5. Rodzaj zębów – proste czy śrubowe?

Listwy z zębami prostymi są prostsze w montażu i tańsze. Listwy z uzębieniem śrubowym (helikalnym) pracują ciszej i przenosząc obciążenia bardziej równomiernie, ale wymagają precyzyjniejszego montażu i generują siły osiowe, które musi przejąć prowadzenie.

6. Smarowanie i warunki środowiskowe

W środowiskach zapylonych, wilgotnych lub chemicznie agresywnych wybieramy listwy z odpowiednich stopów lub z powłokami ochronnymi. Warto też z góry zaplanować sposób smarowania – listwy pracujące bez smarowania zużywają się wielokrotnie szybciej.

Najczęstsze błędy przy wyborze listew zębatych i jak ich unikać

Nawet doświadczone działy utrzymania ruchu czasem popełniają błędy przy wyborze listew zębatych. Poniżej zebraliśmy te, które zdarzają się najczęściej – i podpowiadamy, jak ich unikać.

Błąd 1: Dobór wyłącznie na podstawie ceny

Najtańsza listwa zębata dostępna na rynku rzadko kiedy okazuje się najtańsza w perspektywie całkowitych kosztów eksploatacji. Elementy niskiej jakości szybciej się zużywają, generują drgania i przyczyniają się do szybszego zużycia sąsiednich komponentów – koła zębatego, łożysk, prowadnic. Liczymy koszt zakupu, ale zawsze w zestawieniu z przewidywaną żywotnością i kosztem przestoju maszyny.

Błąd 2: Pomijanie klasy dokładności

W aplikacjach wymagających precyzyjnego pozycjonowania zastosowanie listwy w nieodpowiedniej klasie dokładności prowadzi do błędów pozycjonowania, które z czasem narastają. Dobierając listwę do maszyny CNC lub robota, zawsze sprawdzamy dopuszczalny błąd podziałki i luzy.

Błąd 3: Brak uwzględnienia sił bocznych

Przy listwie z uzębieniem śrubowym pojawiają się siły osiowe, które muszą być przejęte przez układ prowadzenia. Pominięcie tego faktu prowadzi do szybkiego zużycia prowadnic i nieprawidłowego zazębienia.

Błąd 4: Niepoprawne łączenie odcinków listew

Przy długich osiach konieczne jest łączenie kilku odcinków listew. Błędne spasowanie zębów w miejscach połączeń powoduje uderzenia i skoki prędkości, które negatywnie wpływają na jakość obróbki i trwałość napędu. Stosuj dedykowane systemy łączenia listew lub konsultuj montaż z dostawcą.

Błąd 5: Zignorowanie warunków środowiskowych

Listwa ze stali niestopowej zastosowana w środowisku o wysokiej wilgotności lub narażonym na działanie cieczy chłodzących bez odpowiednich zabezpieczeń szybko ulegnie korozji. Dobieramy materiał i ewentualne powłoki powierzchniowe adekwatnie do warunków pracy.

Błąd 6: Brak konsultacji technicznej przy niestandardowych zastosowaniach

Jeśli aplikacja odbiega od typowych parametrów – bardzo duże prędkości, ekstremalne obciążenia, specyficzne środowisko pracy – warto skonsultować dobór z doświadczonym biurem technicznym. Samodzielny dobór „na oko" w takich przypadkach bywa kosztowny.

Gdzie kupić listwy zębate wysokiej jakości z szybką dostawą?

Wybór dostawcy listew zębatych to decyzja, która ma realne przełożenie na ciągłość pracy zakładu. W przemyśle liczy się nie tylko jakość produktu, ale przede wszystkim czas realizacji zamówienia i wsparcie techniczne, które pozwala szybko rozwiązać problem.

Dobre biuro techniczne powinno oferować:

• Szeroki asortyment – listwy w różnych modułach, długościach, klasach dokładności i materiałach, gotowe do szybkiej wysyłki.
• Doradztwo techniczne – możliwość konsultacji z ekspertem, który pomoże dobrać element do konkretnej aplikacji, uwzględniając wszystkie istotne parametry.
• Elastyczność logistyczną – sprawna realizacja zarówno jednorazowych zamówień interwencyjnych, jak i regularnych dostaw w ramach utrzymania ruchu.
• Znajomość branży – doświadczenie z różnymi gałęziami przemysłu pozwala szybko zidentyfikować potrzebę i zaproponować właściwe rozwiązanie.

Wszystkie te cechy łączy schipolska.pl – biuro techniczne z wieloletnim doświadczeniem w dostawach elementów przeniesienia napędu mechanicznego dla zakładów przemysłowych w Polsce i za granicą. Firma specjalizuje się w szybkiej realizacji zamówień na łańcuchy, koła zębate, listwy i elementy pneumatyki, współpracując z renomowanymi producentami i kładąc nacisk na indywidualne podejście do każdego klienta.

Podsumowanie

Listwy zębate to precyzyjne elementy napędowe, których prawidłowy dobór ma bezpośredni wpływ na wydajność, dokładność i niezawodność maszyny. Kluczowe parametry – moduł, materiał, klasa dokładności, typ uzębienia i warunki środowiskowe – muszą być analizowane łącznie, a nie w oderwaniu od siebie. Unikanie typowych błędów przy wyborze i montażu listew pozwala znacząco wydłużyć żywotność całego układu napędowego i ograniczyć ryzyko nieplanowanych przestojów. W przypadku wątpliwości warto sięgnąć po wsparcie doświadczonego biura technicznego – to inwestycja, która zwraca się szybciej, niż mogłoby się wydawać.
